Пасторский ручей
|

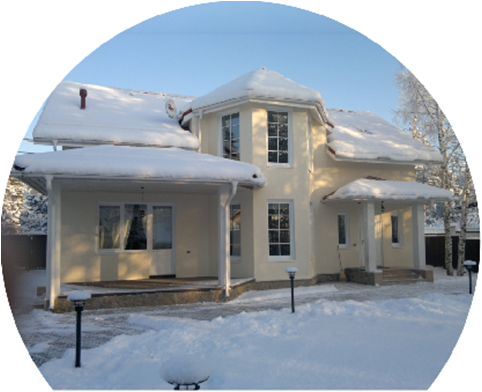

Исходные данные: Загородный 2-х этажный дом, площадью 200 кв. м. Местоположение - Ленинградская область, Всеволожский район. Площадь придомового участка - 8 соток. Дом каменный. Забор по периметру участка коричневый профилированный лист высотой 2 метра. Въезд на участок через откатные ворота. Два входа через калитки. На участке отдельно стоящее кирпичное здание гаража, площадью 25 кв. м.. Задачи: 1. Оборудовать дом и здание гаража охранно-пожарной сигнализацией с дальнейшей сдачей объекта под охрану охранной фирме и страхованием дома и имущества.
2. Предусмотреть информирование о возможных протечках воды с возможностью автоматического перекрывания кранов. (В итоге был только расчет, для заказчика оказалось лишним, реализовано не было)
3. Предусмотреть возможность удаленного управления отоплением для экономии топлива.
4. Предусмотреть информирование о превышении концентрации угарного газа в каминной комнате и о возможной утечке природного газа в кухне.
5. Оборудовать дом системами приема спутникового телевидения Триколор и эфирного телевидения.
6. Оборудовать калитки системами контроля доступа с электромагнитными замками и видеодомофоном. Установить две цветные уличные видеокамеры для наблюдения за подъездами к участку. Обеспечить архивирование данных и удаленный просмотр видеоизображения.
7. Оборудовать дом доступом в интернет с устойчивой сетью Wi-Fi.
|
 |
|
1. Беспроводная охранно-пожарная сигнализация Учитывая, что на стадии установки данных систем внутренняя отделка дома была практически завершена, было принято решение использовать беспроводное оборудование. Выбор заказчика пал на оборудование Jablotron (Чехия). Профессиональная охрана. В ценовом диапазоне выше среднего, но оно того стоит. У нашей компании есть объекты на которых данная система работает уже больше 12 лет, вообще без зависаний и сбоев!!!
Позволяет решать вопросы с мультизадачностью, например контрольная панель данной системы так же "управляет системой отопления". Есть возможность управлять поливом, уличным освещением и т.д., на данном объекте это не требовалось. Так же система обладает привлекательным внешним видом, что немаловажно для дизайна помещений.

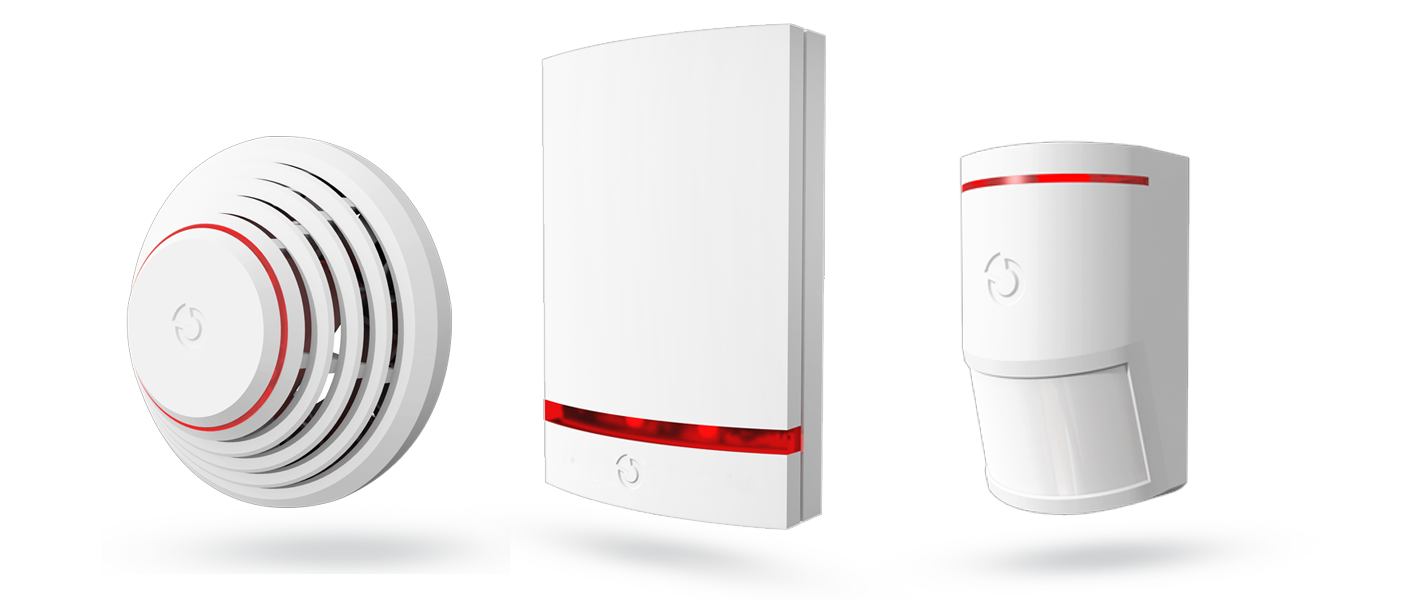

В качестве датчика обнаружения дыма был выбран комбинированный (дымовой и тепловой в одном) радиоканальный извещатель - JA-82ST
Датчики устанавливались во все помещения дома, кроме помещений с "мокрыми процессами". Кол-во датчиков и места установок выбирались согласно действующим пожарным нормам (СП 5.13130.2009)
Система охранной сигнализации одноуровневая, рассчитана на обнаружение движения при помощи инфракрасных извещателей (RIP) - JA-83P
Тип извещателей и места их установок выбирались согласно техническим условиям полученным от охранной фирмы, которая в дальнейшем будет осуществлять мониторинг объекта.

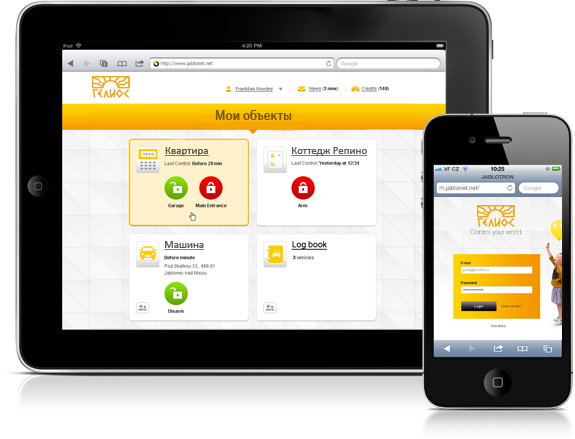

Система информирует владельца о текущих событиях по смс или звонком, а также позволяет управлять всеми функциями при помощи облачного решения или бесплатного приложения для iOs или Android. Объекты, оборудованные данными устройствами, без проблем берут на охрану все охранные фирмы региона. |
|
 |

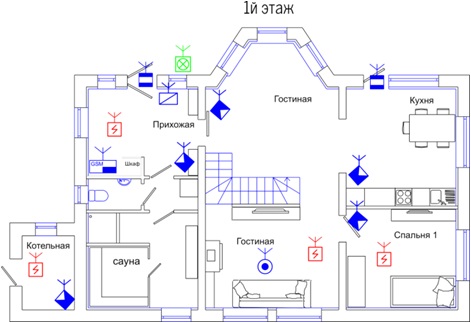

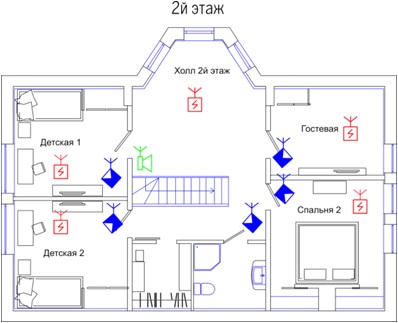

Схема расположения оборудования
| Условные обозначения | |||||
 |
Контрольная панель с GSM коммуникатором

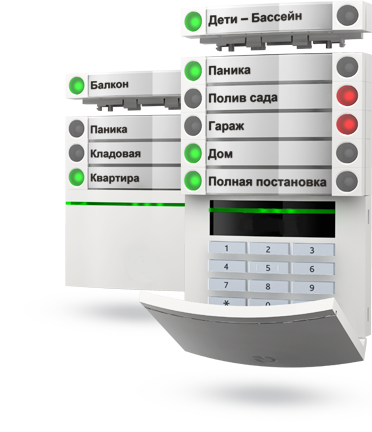

Беспроводная клавиатура Беспроводной детектор движения Беспроводной детектор открытия двери |
 |
Беспроводной детектор дыма
Беспроводная внутренняя сирена Беспроводной уличный комбинированный светозвуковой оповещатель Беспроводной брелок с тревожной кнопкой |
||
|
|
|
 |
|
2. Автоматическая защита от затоплений В местах возможных протечек воды и затоплений (санузлы, котельная) устанавливаются специальные датчики, которые срабатывают при попадании жидкости на его электроды. Сигнал с датчиков передается на центральный прибор ja-82 GSM (учтен в разделе 1). Центральный прибор посылает смс-сообщение, информируя владельца о том, в каком именно помещении произошла протечка, и посылает сигнал на краны с электроприводом, установленные на трубах водопровода, на перекрытие водопровода в этом помещении. |
 |
 |
|

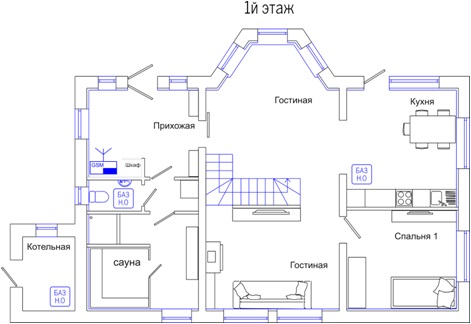

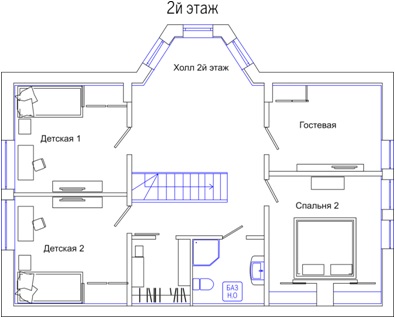

Схема расположения оборудования
| Условные обозначения | |||||
 |
Контрольная панель с GSM коммуникатором
Блок автоматической защиты от затоплений Датчик протечки воды Беспроводной магнитоконтактный детектор |
 |

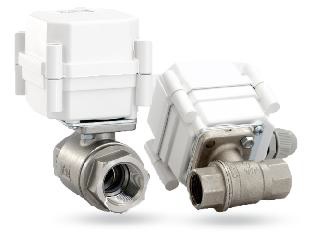

Кран шаровой с электроприводом. Горячая и холодная вода соответственно

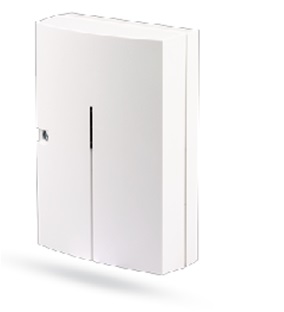

12В, 1А, блок бесперебойного питания Беспроводной модуль для активации выхода PG |
||
|
|
|
 |
|

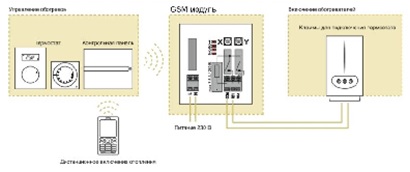

3. Автоматическая система управления отоплением по GSM

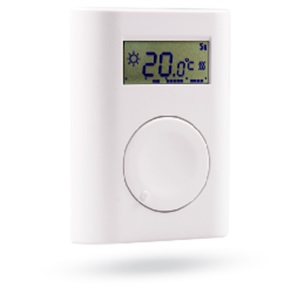

В помещениях, где необходимо регулировать температуру, устанавливается программируемый беспроводной термостат, при помощи которого можно легко задавать комфортную температуру и температуру против замерзания. В случае падения температуры ниже комфортной, термостат посылает сигнал на контрольный прибор ja-82 GSM (учтен в разделе 1). Контрольный прибор через исполнительное устройство дает сигнал на котел о нагреве помещения. Когда владелец уезжает из дома, он нажатием одной кнопки включает поддержание температуры против замерзания. Перед тем, как ехать обратно, он отправляет смс на контрольный прибор с сигналом о начале прогрева дома до комфортной температуры. К моменту его приезда дом уже будет прогрет. Сигнал о неисправности котла формируется путем замера температуры на выходной (горячей) трубе системы отопления. |
 |
 |
|

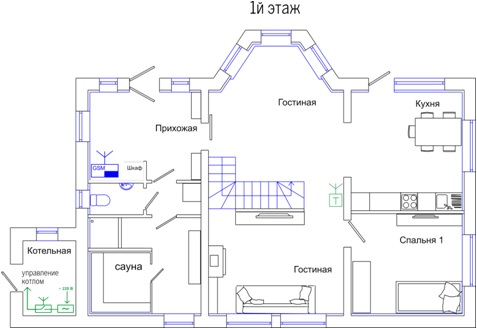

Схема расположения оборудования
| Условные обозначения | |||||
 |
Контрольная панель с GSM коммуникатором
|
 |
12В, 1А, блок бесперебойного питания
Беспроводной модуль для активизации выхода PG |
|
|
|
|
|
|

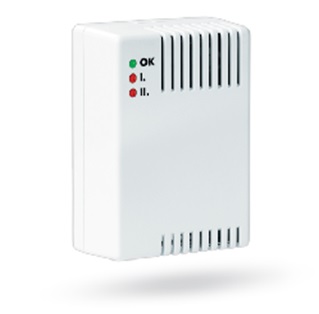

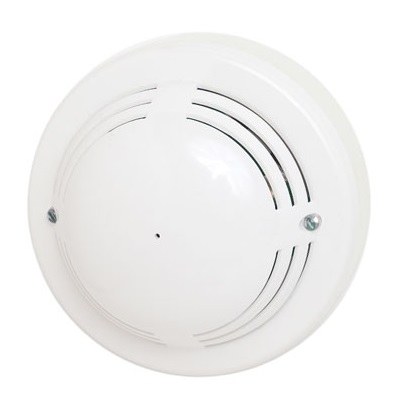

4. Информирование о протечках угарного (СО2) и природного газов (метан, пропан, бутан и пр.) В каминной устанавливается датчик угарного газа, который фиксирует содержание этого газа в помещении в случае превышения допустимой нормы датчик посылает сигнал на контрольный прибор ja-82 GSM (учтен в разделе 1). Контрольный прибор в свою очередь информирует владельца по смс или телефонным звонком. А также включает внутреннюю сирену, чтобы разбудить владельца если он на текущий момент находится в доме. По такому же принципу работает датчик утечки природного газа устанавливаемый на кухне. В случае необходимости система может автоматически перекрывать ввод природного газа в дом или открывать заслонку дымохода (шибер) в случае превышения содержания угарного газа.
|
 |
|
|

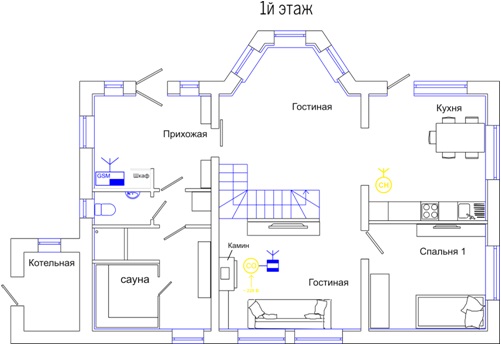

Схема расположения оборудования
|
|
Условные обозначения
Контрольная панель с GSM коммуникатором Беспроводной датчик утечки природного газа, Метан, Пропан и др. Детектор утечки угарного газа Беспроводной магнитоконтактный извещатель |
 |
|
|
5.Спутниковое телевидение Триколор HD и эфирное телевидение

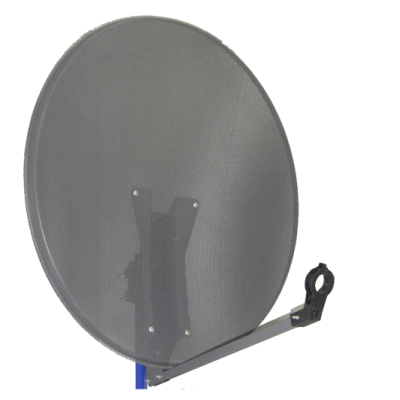

В качестве провайдера спутникового телевидения заказчиком был выбран Триколор. Спутниковая тарелка для приема Триколор тв в Ленинградской области должна иметь размер не менее 60см. В итоге устанавливали перфорированную офсетную антенну Lans-60. Антенны устанавливаются на стойку закрепленную на фасаде здания. Кабеля от антенн заводятся в щиток в технологическом пространстве на чердаке. Куда заранее были выведены кабеля от всех телевизионных точек. В этом месте устанавливается активный мультисвич. У любой из 8 точек можно установить спутниковый ресивер, подключив его к розетке SAT TV. Также к каждой точке можно подключить телевизор и смотреть эфирные каналы. |
 |
|
 |

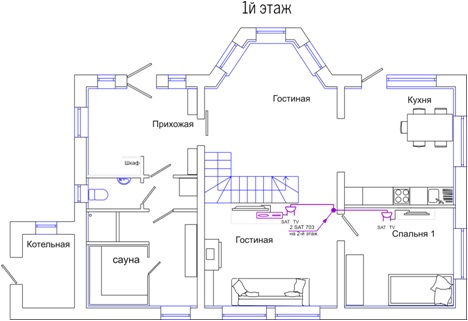

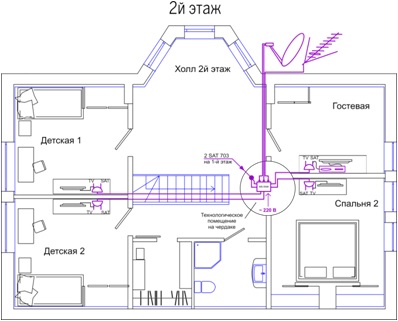

Схема расположения оборудования
| Условные обозначения | |||||
 |
Спутниковая тарелка с конвертором Эфирная телевизионная антенна Мультисвитч на 8 выходов |
 |
Розетка Sat Tv диплексор Спутниковый ресивер |
||
|
|
|
|

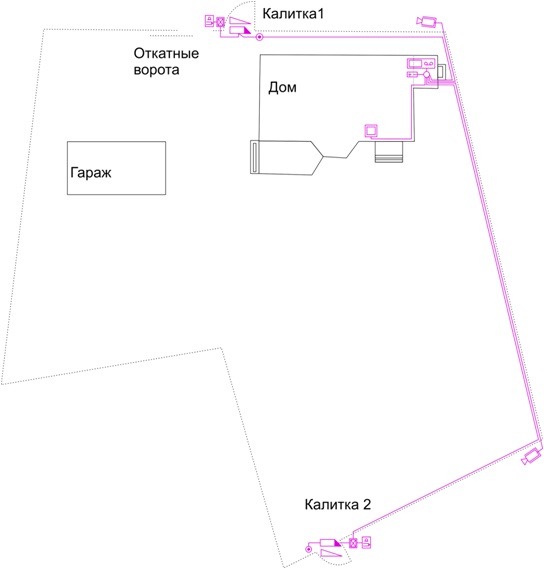

6.Системы контроля доступа и видеонаблюдение
Калитки оборудуются системами контроля доступа с электрическими замками и видео вызывными панелями домофона. Доступ осуществляется по бесконтактным брелокам. Выход с участка по нажатию кнопки открывания двери. Устанавливаем две цветные уличные видеокамеры с ИК-подсветкой для наблюдения за подъездами к участку. Обеспечиваем архивирование данных за счет установки видеорегистратора на 4 канала видео, на него же заводим видеосигнал с камер встроенных в вызывные панели. Обеспечиваем удаленный просмотр видеоизображения. |
 |
|
 |
|
|
Панель видеодомофона Считыватель проксимити карт с контроллером Дверной доводчик
Коробка соединительная
Уличная цветная видеокамера в гермокожухе Сенсорный монитор видеодомофона Видеорегистратор на 4 входа с удаленным просмотром Бесперебойный блок питания |
|
 |
